蛇口取替 レバー式

施設内トイレの手洗いの水栓を
　・捻る動作よりも上げ下げする動作の方が楽。
　・きっちり閉まったことを確認できる。
ということで、レバー式に取り替える。
本体ごと交換するのではなく、ハンドル部分だけを交換するタイプ。
→

→

ちなみにこのレバー方式は、上げ式（レバーを上げることにより水を出す）と下げ式（レバーを下げることにより水を出す）の両方があったが、先の震災時、落下物がレバーに当たり無意味に水を流出させてしまった経験から、上げ式レバーが主流となったらしい。

水道BOX取替え

水道本管仕切弁BOXが古く、また周囲がへこみ騒音の元になっているので、新しい型のものと取り替える。


舗装版切断・撤去。
　

BOXの周囲を掘削。AとB（1段目と2段目）を新型のBOXに取り替える。
　　

路盤材で埋め戻し路盤を作る。
　　

舗装復旧をし完了。
　　




水道止水栓取替え 2

止水栓を閉めきっても水が止まりきらないので取替え。

人力掘削。かなり古い配管のようだ。曲げ加工がされている。止水栓も古いタイプ。


圧着止水し、止水栓取替え。圧着部はMCで保護。


埋め戻して完了。

水道止水栓取替え

水道メーター手前の止水栓が破損し、漏水もしているようなので取替え。

メーターBOXを一次撤去、人力掘削。
　

破損止水栓。ハンドル部が欠損している。


新規止水栓に取替え。漏水がないかしばらく様子を見る。
　　

埋め戻し、BOXを復旧して完了。
　

漏水調査（敷地内）

民地の侵入路にいつも濡れている場所があるので漏水していないか調査する。


とりあえず当該箇所の水で緩んでいる部分を人力で掘削してみると、20cm程の浅い場所で配管を発見。
見たところ水が漏れている様子はない。配管損傷もない。土も乾いている。

表層15cm程の土質が悪く、またすぐ横に汚水桝があり、未舗装進入路の果てなので、たまたまミズミチになっていただけだろう。
念の為、継手全箇所を締めなおす。


埋め戻し終了、様子を見てもらうことに。

水道本管漏水調査・修理

道路上にいつも濡れている場所があり、水道漏水の可能性があるということで調査。

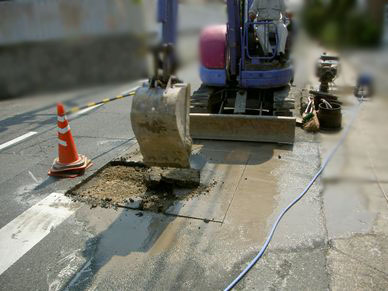

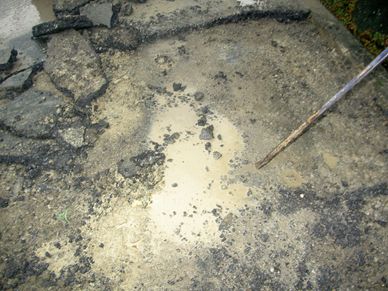

まず舗装版切断･撤去。路盤部も結構濡れている。


本管・引込み管の詳細な位置･深さが分からないので慎重に掘削。
漏水箇所を発見。引込み管継ぎ手部が割れていた。


破損箇所を取替え、他に損傷･傷がないかチェック。
本管(VPφ50)・サドル分水栓・引込み管(PEφ20)全て異常なし。


指し示している箇所が破損部。分かりにくいが割れている。


埋戻し仮復旧。数日放置し、もう漏水がないかチェック。


後日舗装復旧して終了。


露出配管保護チューブやり換え

給水配管(SGP管)が水路上を横断しているのだが、冬場の凍結防止用に巻かれていた保温チューブが劣化し、配管がむき出しになっているのでチューブを取り替える。

着手前
　

劣化チューブ撤去


新規チューブ


新規チューブ設置
　

防護テープで養生し完成。
　

農水用ポンプ修理

水路から農業用水を汲み上げるポンプ配管の修理をする。


まず、配管接続部のフランジが腐食開口しているので交換。

立ち上がり部が短く、すぐにエルボでかえしてある為、水平部で切断し融通を利かす。

損傷フランジを交換し、
→

切断部はMCで復旧し完成。




次に、腐食し先端部が無くなったストレーナ(水吸い込み口)も交換。

損傷ストレーナを撤去し、
　

新規ストレーナ(SUS材)に付替えて完成。
　　　


浄水施設バルブ取替え

浄水施設のφ100(10K)のバルブに穴が開き、水漏れしているので交換。
　　
　

この施設は地下水を汲み上げ浄化･消毒する施設。
取水直後の原水にはまだ細かい砂が含まれているため、配管内面は徐々に磨耗し薄くなる。
特に水流の乱れる部位の磨耗は激しく、やがて穴が開き水が漏れる。

今回交換したバルブ。見事に穴が開いていた。

上水道引込み

一般家庭に上水道を新規引込。
当該家庭前道路埋設物は上水・下水のみ、ガス・電気管は埋設されていないことが事前に分かっていたので、比較的スムーズに本管(HIVPφ50)を発見。
　　

サドル分水栓VPφ50*20を設置し穿孔、PEφ20を配管、
　

φ13に落としメーターに接続、
　

埋戻・舗装仮復旧をし、
　　

後日本復旧をして終了。
